Beschreibung
Rückmeldedecoder mit Stromfühlern auf digital gesteuerten 2-Leiter-Anlagen. - für alle Spuren geeignet
Sie können diesen Rückmeldedecoder direkt an die CS 3plus (Art. 60216) anschliessen. Das funktioniert bis ca. 30 Rückmeldekontakte sehr gut.
Falls Sie mehr als ca. 30 Rückmeldekontakte bedient wollen, empfehle ich, als Erstes einen Link S88-Decoder Art. 60883 anzuschliessen und an diesen dann die S88DCC Art. 60882. Das aus folgendem Grund: Mit mehr als ca. 30 Rückmeldekontakten wird die CS 3plus sehr stark belastet. Der Link S88-Decoder kann mit seiner separaten Stromeinspeisung die CS 3plus stark entlasten, wodurch das System erheblich schneller und flexibler wird. Anzufügen ist, dass die 16 Rückmeldekontakte des Link S88-Decoders für DCC-Anwendungen nicht benützt werden können.
Falls Sie mehr als ca. 30 Rückmeldekontakte bedient wollen, empfehle ich, als Erstes einen Link S88-Decoder Art. 60883 anzuschliessen und an diesen dann die S88DCC Art. 60882. Das aus folgendem Grund: Mit mehr als ca. 30 Rückmeldekontakten wird die CS 3plus sehr stark belastet. Der Link S88-Decoder kann mit seiner separaten Stromeinspeisung die CS 3plus stark entlasten, wodurch das System erheblich schneller und flexibler wird. Anzufügen ist, dass die 16 Rückmeldekontakte des Link S88-Decoders für DCC-Anwendungen nicht benützt werden können.
Beiliegend das Verbindungskabel zu einem Link S88-Decoder.

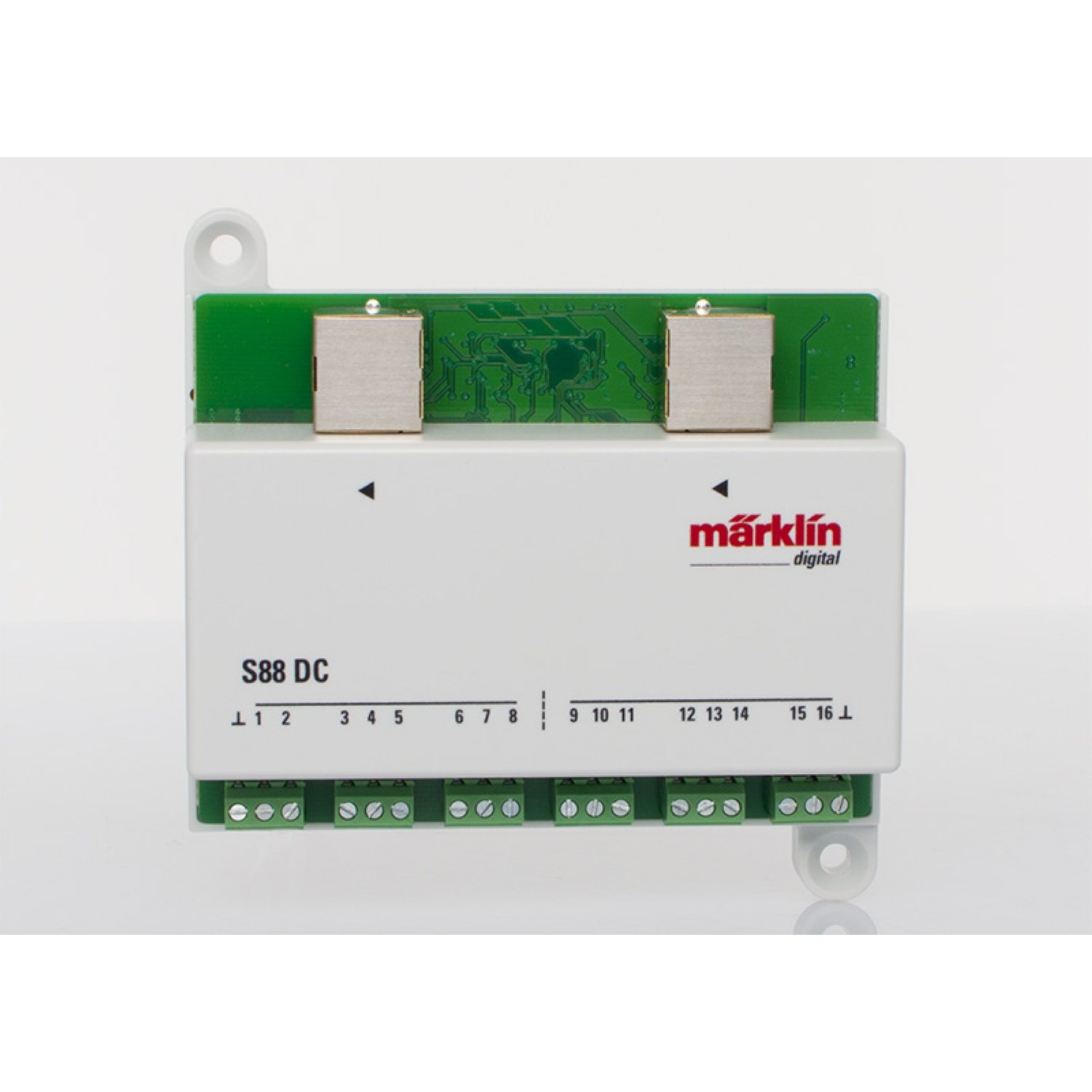

Der Decoder S88DCC Art. 60882 verfügt über 2 x 8 Eingänge für Stromfühler ( mit Optokopplern ) in 2 unterschiedlichen Stromkreisen. Er kann auch zu einem Stromkreis mit dann 16 Eingängen zusammengeführt werden.
16 Anschlüsse mit schraubbaren Klemmen für die Kontaktgeber und 2 Anschlüsse mit schraubbaren Klemmen für Massekontakt.
Masse: 102 x 80 x 30mm. Länge des beigefügten Verbindungskabels RJ45: 1m.
Wenn Sie über eine "normale" CS 3 Art. 60226 oder eine CS 2 Art. 60215 verfügen, benötigen Sie zwingend zuerst einen Link S88-Decoder, an welchen dann die S88DCC-Decoder angeschlossen werden können.
Der Decoder S88DCC Art. 60882 verfügt über 2 x 8 Eingänge für Stromfühler ( mit Optokopplern ) in 2 unterschiedlichen Stromkreisen. Er kann auch zu einem Stromkreis mit dann 16 Eingängen zusammengeführt werden.
16 Anschlüsse mit schraubbaren Klemmen für die Kontaktgeber und 2 Anschlüsse mit schraubbaren Klemmen für Massekontakt.
Masse: 102 x 80 x 30mm. Länge des beigefügten Verbindungskabels RJ45: 1m.
Wenn Sie über eine "normale" CS 3 Art. 60226 oder eine CS 2 Art. 60215 verfügen, benötigen Sie zwingend zuerst einen Link S88-Decoder, an welchen dann die S88DCC-Decoder angeschlossen werden können.
